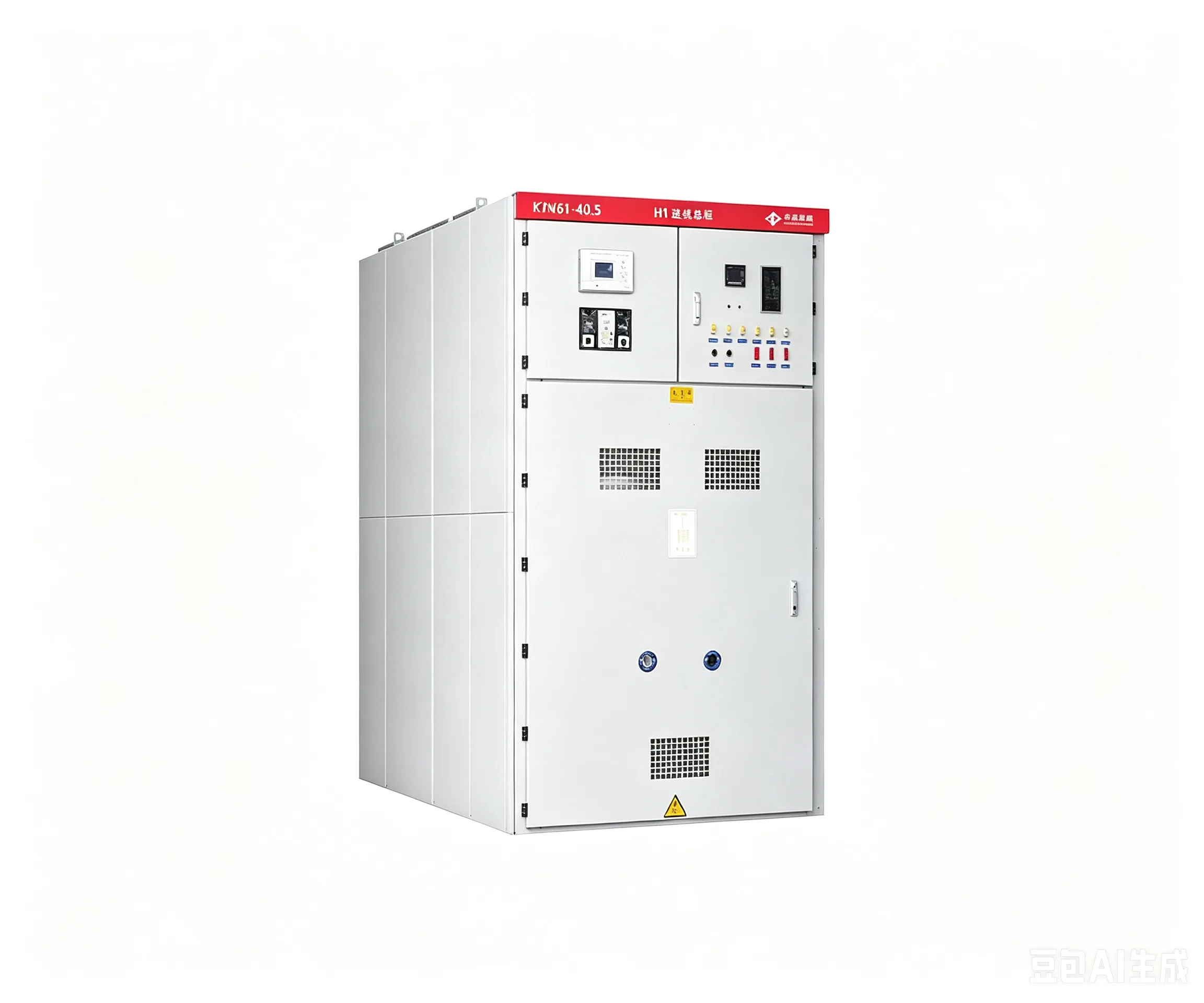

KYN61-40.5 铠装移开式开关设备
KYN61-40.5铠装移开式交流金属封闭开关柜(以下简称开关柜)三相交流量50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能，还可用于频繁操作的场所。 本开关柜符合GB3906-2006《3~35kV交流金属封闭开关设备》、GB/T11022-1999《高 压开关设备和控制设备标准的共用技术要求》及DL/T404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》等标准。
在线询价产品介绍
KYN61-40.5铠装移开式交流金属封闭开关柜(以下简称开关柜)三相交流量50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和监测等功能，还可用于频繁操作的场所。 本开关柜符合GB3906-2006《3~35kV交流金属封闭开关设备》、GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》及DL/T404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》等标准。
型号含义
KYN61 - 40.5 □ / □ □
K → 金属铠装开关设备
Y → 移开式
N → 户内
61 → 设计序号
40.5 → 额定电压（kV）
/
第一个□ → 断路器种类（Z - 真空；SF6 - 六氟化硫）
第二个□ → 额定电流（A）
第三个□ → 额定短路开断电流（kA）
使用条件
环境温度:上限+40℃，且24h内测得的平均值不超过35℃，下限-10℃;
海拔高度:海拔不超过2000m，在订货时应先注明;
相对湿度:日平均值不超过95%，月平均值不超过90%;
地震烈度:不超过8度;
水蒸汽压力:日平均值不超过2.2kPa，月平均值不超过1.8kPa;
周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
主要技术参数
额定电压：40.5kV
额定电流：1250A、1600A、2000A
额定频率：50Hz
额定短时耐受电流：20kA、25kA、31.5kA
额定峰值耐受电流：40kA、50kA、63kA
额定工频耐受电压：95kV/1min
额定雷电冲击耐受电压：185kV
额定短路持续时间：4s
防护等级：IP3X
