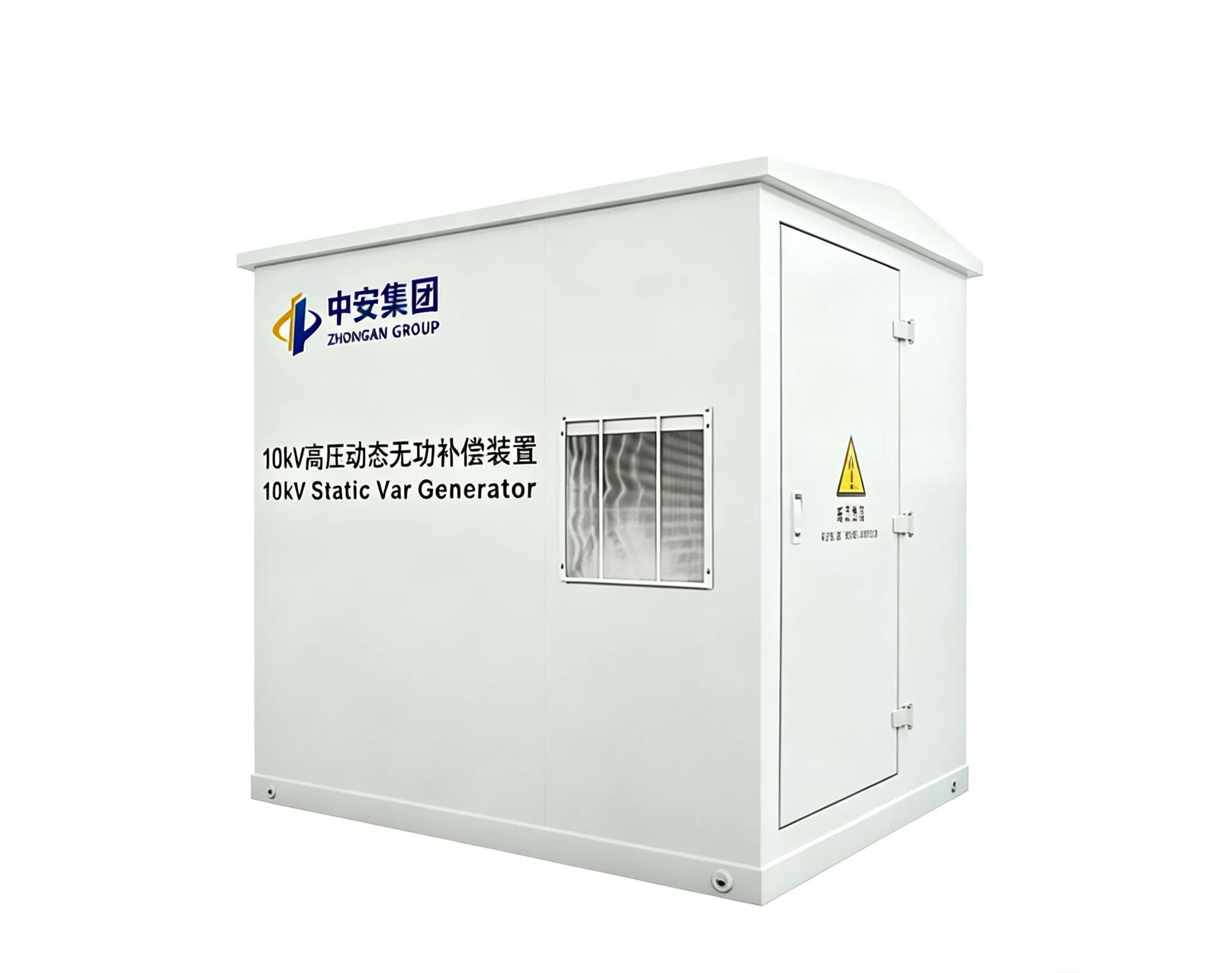

SVG 高压无功补偿柜
高压SVG无功补偿柜(Static Var Generator)是一种基于电力电子技术的先进动态无功补偿装置，采用全控型电力电子器件(IGBT)组成自换相桥式电路，通过实时监测系统无功需求，快速发出或吸收无功功率，实现动态无功补偿。应用领域比较广泛，电力系统变电站，新能源发电场(风电、光伏)，电气化铁路，冶金、石化等大型工业企业，矿山、港口等大型用电场所，产品优势，改善电能质量，提高功率因数至0.95以上，抑制电压波动和闪变，降低线路损耗，提高输电效率，提高系统稳定性，增加输电容量，延长设备使用寿命，减少维护成本。
在线询价产品介绍
高压SVG无功补偿柜(Static Var Generator)是一种基于电力电子技术的先进动态无功补偿装置，采用全控型电力电子器件(IGBT)组成自换相桥式电路，通过实时监测系统无功需求，快速发出或吸收无功功率，实现动态无功补偿。应用领域比较广泛，电力系统变电站，新能源发电场(风电、光伏)，电气化铁路，冶金、石化等大型工业企业，矿山、港口等大型用电场所，产品优势，改善电能质量，提高功率因数至0.95以上，抑制电压波动和闪变，降低线路损耗，提高输电效率，提高系统稳定性，增加输电容量，延长设备使用寿命，减少维护成本。
型号含义
SVG C - 12 / □ - □ □ □ □
└─ SVG：高压静止无功发生器
└─ C：级联式
└─ 12：额定电压等级，单位 kV
└─ □：额定容量，单位 Mvar
└─ 第 1 位□：使用冷却环境类型（O - 户外型；无标识 - 户内型；W - 水冷）
└─ 第 2 位□：谐波补偿功能（H - 补谐波；无标识 - 不补谐波）
└─ 第 3 位□：绕组接法（T - 三角形；无标识 - 星形）
└─ 第 4 位□：相数（2 - 单相；无标识 - 三相）
产品特点
快速响应:基于IGBT的电力电子技术，响应时间≤10ms，适用于冲击性负载(如焊机、轧机等).
动态补偿:实时跟踪负载变化，精准输出容性或感性无功，提高功率因数至0.99 以上。
谐波抑制:可选配滤波功能，抑制电网谐波(THD <5%).
稳定电压:改善电网电压波动，抑制闪变。
模块化设计:支持多机并联，扩容灵活，维护方便。
高效节能:自身损耗低(<3%)，显著降低线路损耗。
主要技术参数
额定电压：380V/400V/690V
额定容量：50kVar-10MVar
响应时间：≤10ms
功率因数范围：1~0.7（容性至感性）
谐波畸变率：≤3%
冷却方式：风冷 / 水冷
防护等级：IP20
通讯接口：RS485/Modbus
工作温度：-25℃~45℃
相对湿度：≤95%
