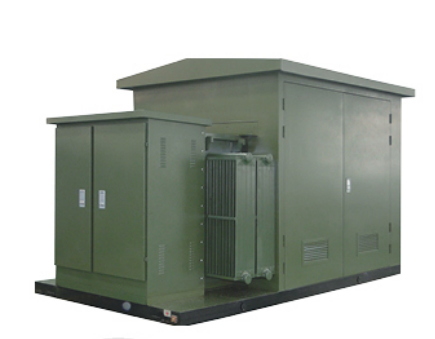

ZGS11-Z.T 光伏升压式变电站
光伏升压箱式变电站是光伏发电系统中的关键设备，主要用于将光伏阵列产生的低压直流电转换为中高压交流电并接入电网。其核心要点组成结构由光伏逆变器、升压变压器、高压开关柜、监控系统及辅助设备组成。
在线询价产品介绍
光伏升压箱式变电站是光伏发电系统中的关键设备，主要用于将光伏阵列产生的低压直流电转换为中高压交流电并接入电网。其核心要点组成结构由光伏逆变器、升压变压器、高压开关柜、监控系统及辅助设备组成。
产品特点
特殊环境:沙漠、沿海等恶劣条件(需防腐、防风沙设计)
优势:基于工厂预制，实现快速部署，现场安装周期缩短50%以上。
运维便捷:模块化设计，支持故障快速更换。
成本优化:较传统土建变电站节省投资20%~30%。
发展趋势:数字化升级，集成AI预测性维护、数字孪生技术。
储能融合:配套储能系统，实现光储一体箱变。
高电压化:适用于1500V光伏系统的高压箱变普及。
使用条件
集中式电站用于大型地面光伏项目(如百兆瓦级),分布式用于工商业屋顶、农光互补等中小型系统。
主要技术参数
| 额定容量 | 根据光伏发电系统的规模和发电功率而定，常见的有500kVA、1000kVA、2000kVA等多种规格，以满足不同发电量的升压需求。 |
| 输入电压 | 一般与逆变器输出电压匹配，常见的有380V、690V 等。 |
| 输出电压 | 通常为10kV、35kV等中高压等级，以便接入电网，不同地区和项目会根据电网要求选择合适的输出电压。 |
| 短路阻抗 | 一般在4%~10%左右，其大小影响着变压器的短路电流水平和电压调整率，对系统的稳定性和保护配置有重要影响。 |
| 空载损耗 | 一般在几百瓦到数千瓦之间，具体数值与变压器的设计和制造工艺有关，空载损耗低可降低光伏电站在低负荷或空载运行时的能耗。 |
| 负载损耗 | 随负载率的变化而变化，在额定负载下，负载损耗通常在数千瓦到数十千瓦之间，是评估变压器运行效率的重要指标。 |
| 防护等级 | 通常为IP54或更高，能有效防止灰尘进入和防止雨水、溅水对设备造成损害，适应户外恶劣环境。 |
| 绝缘水平 | 高压侧通常能承受雷电冲击耐受电压75kV及以上、短时工频耐受电压35kV及以上，以确保在高电压环境下的绝缘可靠性。 |
| 认证与标准 | 国家标准:GB/T17467《箱式变电站》、GB1094《变压器》。 |
| 国际标准 | IEC 61330、IEEE 1547《并网要求》。 |
